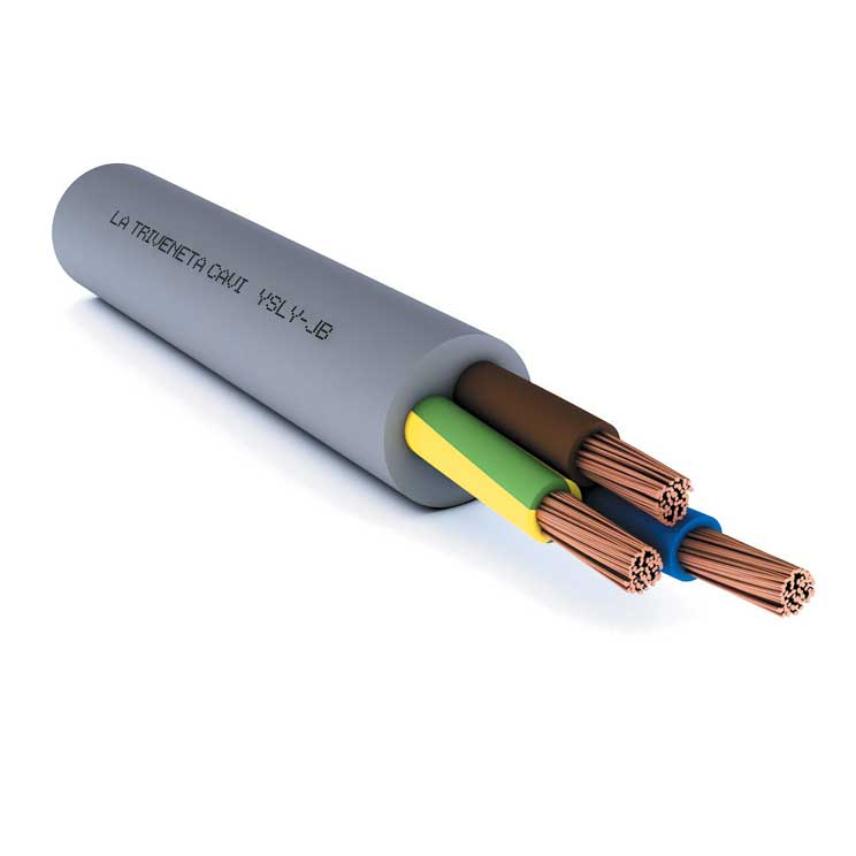

YSLY-JB/OB - 300/500 V
Certifications and labels
YSLY-JB/OB - 300/500 V
Per uso in ambienti secchi, umidi o bagnati, soggetto a moderate sollecitazioni meccaniche. Per uso esterno solo se protetto dai raggi UV ed entro determinate temperature. Adatto per collegamenti di macchine utensili, apparecchiature di controllo, linee di assemblaggio, regolatori, strumenti di misura ed unità di calcolo. Appropriato sia per posa fissa che per posa mobile purché non vi siano sollecitazioni meccaniche elevate.
Leggi di piùYSLY-JB - 2G1,5
Rif. Nexans 072007140
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 61 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 6,2 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-JB - 3G0,5
Rif. Nexans 072029040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 36 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 5,1 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-JB - 3G0,75
Rif. Nexans 072031040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 46 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 5,5 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-JB - 3G1
Rif. Nexans 072033040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 55 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 5,8 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-JB - 3G1,5
Rif. Nexans 072035040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 75 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 6,7 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-JB - 3G16
Rif. Nexans 072045040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 630 kg/km
- Sezione nominale del conduttore del cavo: 16 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,4 mm
- Ø Cond.: 5,0 mm
- Ø Esterno Max: 16,6 mm
- Max. Resist. Cond. a 20°C: 1,21 Ohm/km
YSLY-JB - 3G2,5 *
Rif. Nexans 072037040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 120 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 8,2 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-JB - 3G35
Rif. Nexans 072049040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 1300 kg/km
- Sezione nominale del conduttore del cavo: 35 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 7,4 mm
- Ø Esterno Max: 23,0 mm
- Max. Resist. Cond. a 20°C: 0,554 Ohm/km
YSLY-JB - 3G4
Rif. Nexans 072039040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 175 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,0 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 9,5 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
YSLY-JB - 3G6
Rif. Nexans 072041040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 250 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,6 mm
- Spessore medio guaina : 1,1 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 11,4 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
YSLY-JB - 4G0,5
Rif. Nexans 072057040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 44 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 5,5 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-JB - 4G0,75
Rif. Nexans 072059040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 56 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 6,0 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-JB - 4G1
Rif. Nexans
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 71 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 6,6 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-JB - 4G1,5 *
Rif. Nexans
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 93 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 7,3 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-JB - 4G10
Rif. Nexans 072071040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 540 kg/km
- Sezione nominale del conduttore del cavo: 10 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,4 mm
- Ø Cond.: 4,0 mm
- Ø Esterno Max: 15,8 mm
- Max. Resist. Cond. a 20°C: 1,91 Ohm/km
YSLY-JB - 4G120
Rif. Nexans 072685040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 5530 kg/km
- Sezione nominale del conduttore del cavo: 120 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 3,3 mm
- Ø Cond.: 13,8 mm
- Ø Esterno Max: 45,9 mm
- Max. Resist. Cond. a 20°C: 0,196 Ohm/km
YSLY-JB - 4G2,5 *
Rif. Nexans 072065040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 9,0 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-JB - 4G25
Rif. Nexans 072075040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 1225 kg/km
- Sezione nominale del conduttore del cavo: 25 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 6,2 mm
- Ø Esterno Max: 22,4 mm
- Max. Resist. Cond. a 20°C: 0,78 Ohm/km
YSLY-JB - 4G35
Rif. Nexans 072077040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 1670 kg/km
- Sezione nominale del conduttore del cavo: 35 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 2,0 mm
- Ø Cond.: 7,4 mm
- Ø Esterno Max: 25,8 mm
- Max. Resist. Cond. a 20°C: 0,554 Ohm/km
YSLY-JB - 4G4
Rif. Nexans 072067040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 215 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,0 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 10,5 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
YSLY-JB - 4G50
Rif. Nexans 072079040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 2390 kg/km
- Sezione nominale del conduttore del cavo: 50 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 2,3 mm
- Ø Cond.: 8,9 mm
- Ø Esterno Max: 31,0 mm
- Max. Resist. Cond. a 20°C: 0,386 Ohm/km
YSLY-JB - 4G6
Rif. Nexans 072069040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 320 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,6 mm
- Spessore medio guaina : 1,2 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 12,8 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
YSLY-JB - 4G70
Rif. Nexans 072081040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 3305 kg/km
- Sezione nominale del conduttore del cavo: 70 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 2,6 mm
- Ø Cond.: 10,5 mm
- Ø Esterno Max: 35,7 mm
- Max. Resist. Cond. a 20°C: 0,272 Ohm/km
YSLY-JB - 4G95
Rif. Nexans 072083040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 4400 kg/km
- Sezione nominale del conduttore del cavo: 95 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 3,0 mm
- Ø Cond.: 12,2 mm
- Ø Esterno Max: 41,3 mm
- Max. Resist. Cond. a 20°C: 0,206 Ohm/km
YSLY-JB - 5G0,5
Rif. Nexans 072085040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 54 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 6,0 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-JB - 5G0,75 *
Rif. Nexans 072087040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 71 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 6,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-JB - 5G1
Rif. Nexans 072089040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 87 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 7,2 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-JB - 5G1,5 *
Rif. Nexans 072091040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 120 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 8,3 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-JB - 5G10
Rif. Nexans 072099040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 670 kg/km
- Sezione nominale del conduttore del cavo: 10 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,7 mm
- Ø Cond.: 4,0 mm
- Ø Esterno Max: 17,5 mm
- Max. Resist. Cond. a 20°C: 1,91 Ohm/km
YSLY-JB - 5G16
Rif. Nexans 072101040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 990 kg/km
- Sezione nominale del conduttore del cavo: 16 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,7 mm
- Ø Cond.: 5,0 mm
- Ø Esterno Max: 20,7 mm
- Max. Resist. Cond. a 20°C: 1,21 Ohm/km
YSLY-JB - 5G2,5
Rif. Nexans 072093040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 185 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,0 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 10,0 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-JB - 5G25
Rif. Nexans 072103040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 1515 kg/km
- Sezione nominale del conduttore del cavo: 25 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 2,0 mm
- Ø Cond.: 6,2 mm
- Ø Esterno Max: 25,0 mm
- Max. Resist. Cond. a 20°C: 0,78 Ohm/km
YSLY-JB - 5G35
Rif. Nexans 072105040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 2065 kg/km
- Sezione nominale del conduttore del cavo: 35 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 2,2 mm
- Ø Cond.: 7,4 mm
- Ø Esterno Max: 28,7 mm
- Max. Resist. Cond. a 20°C: 0,554 Ohm/km
YSLY-JB - 5G4
Rif. Nexans 072095040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 270 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,1 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 11,7 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
YSLY-JB - 5G50
Rif. Nexans 072107040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 3000 kg/km
- Sezione nominale del conduttore del cavo: 50 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 2,6 mm
- Ø Cond.: 8,9 mm
- Ø Esterno Max: 34,6 mm
- Max. Resist. Cond. a 20°C: 0,386 Ohm/km
YSLY-JB - 5G6
Rif. Nexans 072097040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 405 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,6 mm
- Spessore medio guaina : 1,3 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 14,3 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
YSLY-JB - 5G70
Rif. Nexans 072109040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 4110 kg/km
- Sezione nominale del conduttore del cavo: 70 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 2,9 mm
- Ø Cond.: 10,5 mm
- Ø Esterno Max: 40,1 mm
- Max. Resist. Cond. a 20°C: 0,272 Ohm/km
YSLY-JB - 5G95
Rif. Nexans 072111040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 5380 kg/km
- Sezione nominale del conduttore del cavo: 95 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 3,3 mm
- Ø Cond.: 12,2 mm
- Ø Esterno Max: 46,4 mm
- Max. Resist. Cond. a 20°C: 0,206 Ohm/km
YSLY-JB - 7G0,5
Rif. Nexans 072141040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 69 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 6,8 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-JB - 7G0,75 *
Rif. Nexans 072143040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 88 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 7,3 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-JB - 7G1
Rif. Nexans 072145040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 110 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 8,0 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-JB - 7G1,5
Rif. Nexans 072147040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 8,9 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-JB - 7G2,5
Rif. Nexans 072149040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 240 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,1 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 11,1 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-JB- 4G16
Rif. Nexans 072073040
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 790 kg/km
- Sezione nominale del conduttore del cavo: 16 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,5 mm
- Ø Cond.: 5,0 mm
- Ø Esterno Max: 18,4 mm
- Max. Resist. Cond. a 20°C: 1,21 Ohm/km
YSLY-OB - 2 x 0,75 *
Rif. Nexans
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 38 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 5,2 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-OB - 2 x 1 *
Rif. Nexans 072005140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 45 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 5,5 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-OB - 2 x 2,5 *
Rif. Nexans 072009140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 92 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 7,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-OB - 2 x 4 *
Rif. Nexans 072011140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 135 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 8,8 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
YSLY-OB - 2 x 6
Rif. Nexans 072013140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 195 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,6 mm
- Spessore medio guaina : 1,0 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 10,4 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
YSLY-OB - 3 x 0,5 *
Rif. Nexans 072029140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 36 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 5,1 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-OB - 3 x 0,75 *
Rif. Nexans 072031140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 46 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 5,5 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-OB - 3 x 1 *
Rif. Nexans 072033140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 55 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 5,8 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-OB - 3 x 1,5 *
Rif. Nexans 072035140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 75 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 6,7 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-OB - 3 x 2,5 *
Rif. Nexans 072037140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 120 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 8,2 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-OB - 4 x 0,5 *
Rif. Nexans 072057140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 44 kg/km
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 5,5 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
YSLY-OB - 4 x 0,75 *
Rif. Nexans 072059140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 56 kg/km
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,7 mm
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 6,0 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
YSLY-OB - 4 x 1 *
Rif. Nexans 072061040
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 71 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 6,6 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-OB - 4 x 1,5 *
Rif. Nexans
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 93 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 7,3 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-OB - 4 x 2,5 *
Rif. Nexans 072065140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 9,0 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-OB - 5 x 1 *
Rif. Nexans 072089140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio, nero
- Numero di anime: 5
- Peso ind.: 87 kg/km
- Sezione nominale del conduttore del cavo: 1 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,8 mm
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 7,2 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
YSLY-OB - 5 x 2,5 *
Rif. Nexans 072093140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Blu, marrone, nero, grigio, nero
- Numero di anime: 5
- Peso ind.: 185 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,0 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 10,0 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
YSLY-OB - 7 x 1,5 *
Rif. Nexans 072147140
- Con anima giallo/verde (terra): Y
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,4 mm
- Spessore medio guaina : 0,9 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 8,9 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
YSLY-OB - 7 x 2,5 *
Rif. Nexans 072149140
- Con anima giallo/verde (terra): N
- Identificazione delle anime: Black numbered
- Numero di anime: 7
- Peso ind.: 240 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,5 mm
- Spessore medio guaina : 1,1 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 11,1 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
Descrizione
Descrizione
Norme
-
ProductEN 50525-2-51
Impiego e tipo di posa
Per uso in ambienti secchi, umidi o bagnati, soggetto a moderate sollecitazioni meccaniche. Per uso esterno solo se protetto dai raggi UV ed entro determinate temperature. Adatto per collegamenti di macchine utensili, apparecchiature di controllo, linee di assemblaggio, regolatori, strumenti di misura ed unità di calcolo. Appropriato sia per posa fissa che per posa mobile purché non vi siano sollecitazioni meccaniche elevate.
Riferimento Regolamento Prodotti da Costruzione 305/2011/UE e Norma EN 50575:
Il cavo è adatto per l’alimentazione di energia elettrica nelle costruzioni ed altre opere di ingegneria civile.
Condizioni di posa
- Temperatura minima di posa: -5°C
- Raggio minimo di curvatura consigliato: 6 volte il diametro del cavo per posa fissa, 15 volte per posa mobile (solo per formazioni ≤ 5x4)
- Massimo sforzo di trazione consigliato: 50 N/mm2 di sezione del rame
Descrizione
- Conduttore: rame rosso, flessibile, classe 5
- Isolamento: PVC speciale
- Riempitivo: termoplastico (opzionale)
- Guaina: PVC
- Colore: grigio
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Colore della guaina esterna
Grigio
Flessibilità del conduttore
Classe 5
Guaina esterna
PVC
Isolamento
Composto speciale di PVC
Materiale del conduttore
Rame nudo
Riempitivo
Materiale termoplastico
Caratteristiche elettriche
Caratteristiche elettriche
Tensione di prova
4000 V
Tensione nominale Uo/U (Um)
300/500 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Resistenza massima alla trazione
50 N/mm2
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Fattore dinamico di curvatura
15 (xD)
Raggio di curvatura minimo, posa fissa (XD)
6
Temperatura d'installazione minima
-5 °C
Temperatura massima di cortocircuito del conduttore
150 °C
Temperatura operativa massima
70 °C
Temperatura operativa minima
-40 °C
Risorse
Risorse
Documentazione
Dichiarazione di conformità CE
pdf — 323.4 kB
Vendita e consegna Informazioni
Marcatura
LA TRIVENETA CAVI YSLY-JB/OB [form.] Eca [anno] [metrica]
LA TRIVENETA CAVI YSLY-JB/OB [form.] Eca
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
