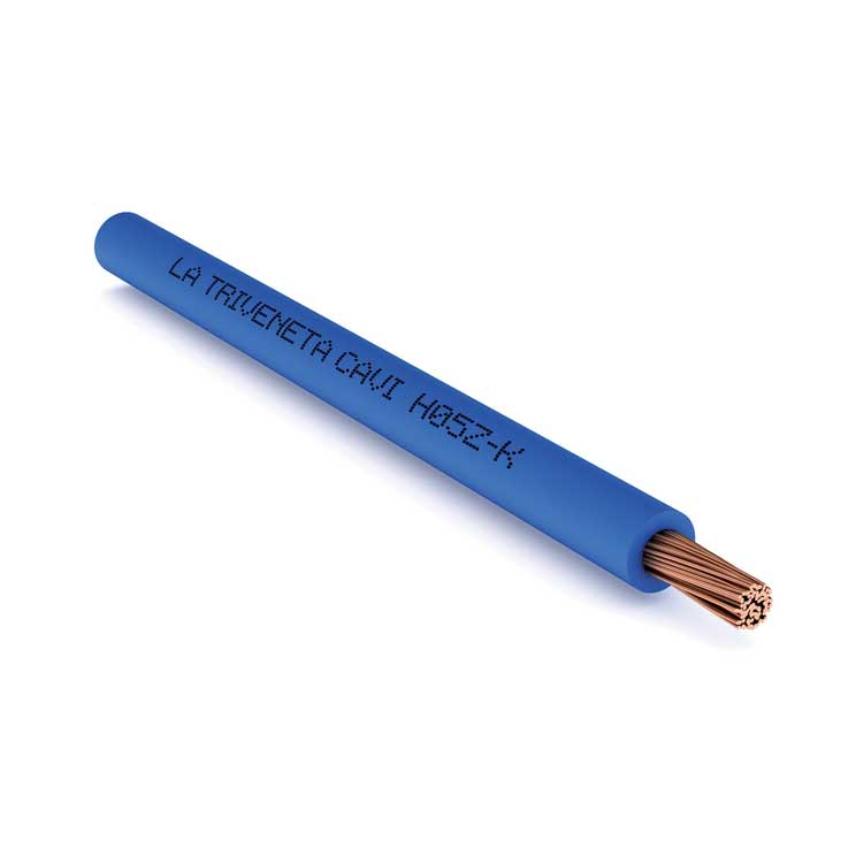

H05Z-K
Certifications and labels
H05Z-K
Adatti per installazione in tubazioni montate in superficie o incassate ma solo per circuiti di segnalazione e comando.
Leggi di piùH05Z-K 1 x 0.5
Rif. Nexans 004011101
- Colore isolamento: Black 9005
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011102
- Colore isolamento: Blue 5015
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011103
- Colore isolamento: Grey 7001
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011105
- Colore isolamento: Green/Yellow 1021/6018
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011107
- Colore isolamento: White 9010
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011108
- Colore isolamento: Light blue 5012
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011109
- Colore isolamento: Orange 2003
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011110
- Colore isolamento: Purple 4005
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011112
- Colore isolamento: Yellow 1021
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011116
- Colore isolamento: Dark blue 5010
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011148
- Colore isolamento: Brown 8007
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011185
- Colore isolamento: Green 6018
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011191
- Colore isolamento: Pink 3015
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011195
- Colore isolamento: Rosso
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.5
Rif. Nexans 004011539
- Colore isolamento: White / Red
- Sezione nominale del conduttore del cavo: 0,5 mm²
- Peso ind.: 8 kg/km
- Ø Cond.: 0,9 mm
- Ø Esterno Max: 2,6 mm
- Max. Resist. Cond. a 20°C: 39 Ohm/km
- Portata in tubo in aria a 30° C: 3 A
H05Z-K 1 x 0.75
Rif. Nexans 004013101
- Colore isolamento: Black 9005
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013102
- Colore isolamento: Blue 5015
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013103
- Colore isolamento: Grey 7001
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013105
- Colore isolamento: Green/Yellow 1021/6018
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013107
- Colore isolamento: White 9010
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013108
- Colore isolamento: Light blue 5012
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013109
- Colore isolamento: Orange 2003
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013110
- Colore isolamento: Purple 4005
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013112
- Colore isolamento: Yellow 1021
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013116
- Colore isolamento: Dark blue 5010
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013148
- Colore isolamento: Brown 8007
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013149
- Colore isolamento: Brown 8007
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013185
- Colore isolamento: Green 6018
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013191
- Colore isolamento: Pink 3015
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013195
- Colore isolamento: Rosso
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013416
- Colore isolamento: Dark blue 5010 / White
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 0.75
Rif. Nexans 004013539
- Colore isolamento: White / Red
- Sezione nominale del conduttore del cavo: 0,75 mm²
- Peso ind.: 6 kg/km
- Ø Cond.: 1,1 mm
- Ø Esterno Max: 2,8 mm
- Max. Resist. Cond. a 20°C: 26 Ohm/km
- Portata in tubo in aria a 30° C: 6 A
H05Z-K 1 x 1
Rif. Nexans 004015101
- Colore isolamento: Black 9005
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015102
- Colore isolamento: Blue 5015
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015103
- Colore isolamento: Grey 7001
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015105
- Colore isolamento: Green/Yellow 1021/6018
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015107
- Colore isolamento: White 9010
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015108
- Colore isolamento: Light blue 5012
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015109
- Colore isolamento: Orange 2003
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015110
- Colore isolamento: Purple 4005
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015112
- Colore isolamento: Yellow 1021
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015116
- Colore isolamento: Dark blue 5010
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015148
- Colore isolamento: Brown 8007
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015149
- Colore isolamento: Brown 8007
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015185
- Colore isolamento: Green 6018
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015191
- Colore isolamento: Pink 3015
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015195
- Colore isolamento: Rosso
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
H05Z-K 1 x 1
Rif. Nexans 004015539
- Colore isolamento: White / Red
- Sezione nominale del conduttore del cavo: 1 mm²
- Peso ind.: 10 kg/km
- Ø Cond.: 1,3 mm
- Ø Esterno Max: 2,9 mm
- Max. Resist. Cond. a 20°C: 19,5 Ohm/km
- Portata in tubo in aria a 30° C: 10 A
Descrizione
Descrizione
Norme
-
ProductEN 50525-3-31
Impiego e tipo di posa
Riferimento Guida EN 50565:
Particolarmente indicati in ambienti ad elevata presenza di persone (scuole, uffici, teatri, metropolitane, ospedali, luoghi di culto, centri commerciali e luoghi di pubblico spettacolo ed intrattenimento), dove sono necessarie misure contro l’emissione di fumi, gas tossici e corrosivi. Per posa fissa e protetta all’interno di apparecchi e apparecchiature di illuminazione. La presenza d’acqua in contatto con il cavo non è accettabile.
Adatti per installazione in tubazioni montate in superficie o incassate ma solo per circuiti di segnalazione e comando.
Riferimento Regolamento Prodotti da Costruzione 305/2011/UE e Norma EN 50575:
Date le proprietà di limitare lo sviluppo del fuoco e fumi nocivi, il cavo è adatto per l’alimentazione di energia elettrica nelle costruzioni ed altre opere di ingegneria civile.
Caratteristiche particolari
Buona scorrevolezza nelle tubazioni, buona resistenza alle abrasioni, ottima spellabilità
Condizioni di posa
- Temperatura minima di posa: -5°C • Raggio minimo di curvatura consigliato: 4 volte il diametro del cavo
- Massimo sforzo di trazione consigliato: 50 N/mm2 di sezione del rame
Descrizione
- Conduttore: rame rosso, formazione flessibile, classe 5
- Isolamento: elastomero reticolato LS0H, qualità EI5
- Colore: nero, blu, marrone, grigio, arancione, rosa, rosso, blu chiaro, viola, bianco, giallo, verde, giallo/verde.
LS0H = Low Smoke Zero Halogen
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Materiale del conduttore
Rame
Isolamento
LS0H cross-linked elastomer
Senza alogeno
IEC 60754-1
Flessibilità del conduttore
Classe 5
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di anime
1
Spess. Medio Isol.
0,6 mm
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
300/500 V
Caratteristiche meccaniche
Caratteristiche meccaniche
Resistenza massima alla trazione
50 N/mm2
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Ritardante la fiamma
IEC 60332-3 Cat. C
Temperatura massima di cortocircuito del conduttore
250 °C
Densita' fumo
IEC 61034
Fumo
IEC 60754-2
Fattore di curvatura durante l'installazione
4 (xD)
Raggio di curvatura minimo, posa fissa (XD)
4
Temperatura d'installazione minima
-5 °C
Temperatura operativa massima
90 °C
Temperatura operativa minima
-20 °C
Risorse
Risorse
Documentazione
Dichiarazione di conformità CE
pdf — 117.4 kB
Certificazione HAR
pdf — 937.4 kB
Vendita e consegna Informazioni
Marcatura
H05Z-K [Ditta] IEMMEQU ◄HAR► [anno]
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
