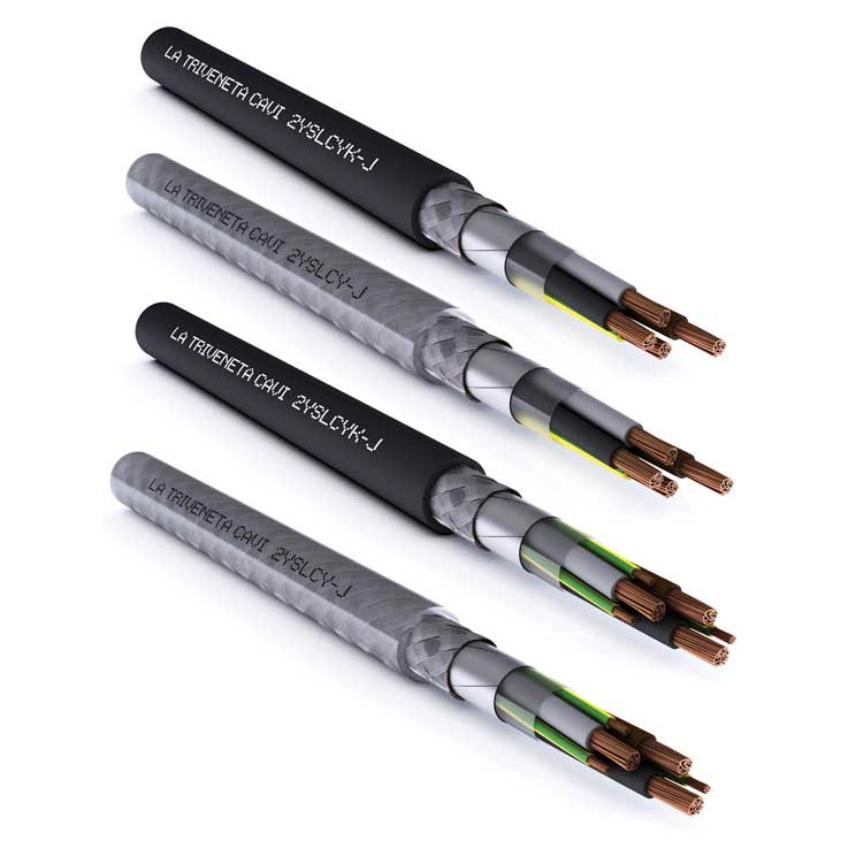

2YSLCYK-J / 2YSLCY-J
Certifications and labels
2YSLCYK-J / 2YSLCY-J
Particolarmente indicato per l’alimentazione di motori con convertitori di frequenza, quando sono richieste prestazioni EMC. Adatto per ambienti secchi, umidi e bagnati. Adatto per posa statica all’interno. Posa esterna solo per 2YSLCYK-J
Leggi di più2YSLCY-J - 4G1,5
Rif. Nexans 401063025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G1,5
- Peso ind.: 180 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 11,1 mm
- Capacity at 50Hz - core/core: 70 µF / km
- Capacity at 50Hz - core/screen: 110 µF / km
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 18 A
2YSLCY-J - 4G10
Rif. Nexans 401071025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G10
- Peso ind.: 650 kg/km
- Sezione nominale del conduttore del cavo: 10 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 4,0 mm
- Ø Esterno Max: 18,7 mm
- Capacity at 50Hz - core/core: 120 µF / km
- Capacity at 50Hz - core/screen: 200 µF / km
- Max. Resist. Cond. a 20°C: 1,91 Ohm/km
- Portata in aria a 30°C: 60 A
2YSLCY-J - 4G120
Rif. Nexans 401685025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G120
- Peso ind.: 5295 kg/km
- Sezione nominale del conduttore del cavo: 120 mm²
- Spess. Medio Isol.: 1,6 mm
- Spessore medio guaina : 2,4 mm
- Ø Cond.: 13,8 mm
- Ø Esterno Max: 47,3 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,161 Ohm/km
- Portata in aria a 30°C: 276 A
2YSLCY-J - 4G150
Rif. Nexans 401687025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G150
- Peso ind.: 6590 kg/km
- Sezione nominale del conduttore del cavo: 150 mm²
- Spess. Medio Isol.: 1,8 mm
- Spessore medio guaina : 2,6 mm
- Ø Cond.: 15,4 mm
- Ø Esterno Max: 52,4 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,129 Ohm/km
- Portata in aria a 30°C: 319 A
2YSLCY-J - 4G16
Rif. Nexans 401073025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G16
- Peso ind.: 870 kg/km
- Sezione nominale del conduttore del cavo: 16 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 5,0 mm
- Ø Esterno Max: 21,4 mm
- Capacity at 50Hz - core/core: 140 µF / km
- Capacity at 50Hz - core/screen: 230 µF / km
- Max. Resist. Cond. a 20°C: 1,21 Ohm/km
- Portata in aria a 30°C: 80 A
2YSLCY-J - 4G185
Rif. Nexans 401689025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G185
- Peso ind.: 7990 kg/km
- Sezione nominale del conduttore del cavo: 185 mm²
- Spess. Medio Isol.: 2,0 mm
- Spessore medio guaina : 2,7 mm
- Ø Cond.: 16,9 mm
- Ø Esterno Max: 57,2 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,106 Ohm/km
- Portata in aria a 30°C: 364 A
2YSLCY-J - 4G2,5
Rif. Nexans 401065025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G2,5
- Peso ind.: 225 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 12,6 mm
- Capacity at 50Hz - core/core: 80 µF / km
- Capacity at 50Hz - core/screen: 130 µF / km
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 25 A
2YSLCY-J - 4G240
Rif. Nexans 401691025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G240
- Peso ind.: 10180 kg/km
- Sezione nominale del conduttore del cavo: 240 mm²
- Spess. Medio Isol.: 2,0 mm
- Spessore medio guaina : 2,9 mm
- Ø Cond.: 19,5 mm
- Ø Esterno Max: 63,7 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,08 Ohm/km
- Portata in aria a 30°C: 430 A
2YSLCY-J - 4G25
Rif. Nexans 401075025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G25
- Peso ind.: 1275 kg/km
- Sezione nominale del conduttore del cavo: 25 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 6,2 mm
- Ø Esterno Max: 25,2 mm
- Capacity at 50Hz - core/core: 120 µF / km
- Capacity at 50Hz - core/screen: 211 µF / km
- Max. Resist. Cond. a 20°C: 0,78 Ohm/km
- Portata in aria a 30°C: 101 A
2YSLCY-J - 4G35
Rif. Nexans 401077025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G35
- Peso ind.: 1750 kg/km
- Sezione nominale del conduttore del cavo: 35 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 7,4 mm
- Ø Esterno Max: 28,1 mm
- Capacity at 50Hz - core/core: 150 µF / km
- Capacity at 50Hz - core/screen: 260 µF / km
- Max. Resist. Cond. a 20°C: 0,554 Ohm/km
- Portata in aria a 30°C: 126 A
2YSLCY-J - 4G4
Rif. Nexans 401067025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G4
- Peso ind.: 310 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 13,8 mm
- Capacity at 50Hz - core/core: 90 µF / km
- Capacity at 50Hz - core/screen: 150 µF / km
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 34 A
2YSLCY-J - 4G50
Rif. Nexans 401079025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G50
- Peso ind.: 2415 kg/km
- Sezione nominale del conduttore del cavo: 50 mm²
- Spess. Medio Isol.: 1,4 mm
- Spessore medio guaina : 2,0 mm
- Ø Cond.: 8,9 mm
- Ø Esterno Max: 33,1 mm
- Capacity at 50Hz - core/core: 190 µF / km
- Capacity at 50Hz - core/screen: 320 µF / km
- Max. Resist. Cond. a 20°C: 0,386 Ohm/km
- Portata in aria a 30°C: 153 A
2YSLCY-J - 4G6
Rif. Nexans 401069025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G6
- Peso ind.: 405 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 15,2 mm
- Capacity at 50Hz - core/core: 90 µF / km
- Capacity at 50Hz - core/screen: 150 µF / km
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 43 A
2YSLCY-J - 4G70
Rif. Nexans 401081025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G70
- Peso ind.: 3220 kg/km
- Sezione nominale del conduttore del cavo: 70 mm²
- Spess. Medio Isol.: 1,4 mm
- Spessore medio guaina : 2,1 mm
- Ø Cond.: 10,5 mm
- Ø Esterno Max: 37,4 mm
- Capacity at 50Hz - core/core: 190 µF / km
- Capacity at 50Hz - core/screen: 320 µF / km
- Max. Resist. Cond. a 20°C: 0,272 Ohm/km
- Portata in aria a 30°C: 196 A
2YSLCY-J - 4G95
Rif. Nexans 401083025
- Colore della guaina esterna: Trasparente
- Formaz.: 4G95
- Peso ind.: 4225 kg/km
- Sezione nominale del conduttore del cavo: 95 mm²
- Spess. Medio Isol.: 1,6 mm
- Spessore medio guaina : 2,3 mm
- Ø Cond.: 12,2 mm
- Ø Esterno Max: 42,4 mm
- Capacity at 50Hz - core/core: 250 µF / km
- Capacity at 50Hz - core/screen: 410 µF / km
- Max. Resist. Cond. a 20°C: 0,206 Ohm/km
- Portata in aria a 30°C: 238 A
2YSLCYK-J - 4G1,5
Rif. Nexans 401063001
- Colore della guaina esterna: Nero
- Formaz.: 4G1,5
- Peso ind.: 180 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Spess. Medio Isol.: 0,7 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 11,1 mm
- Capacity at 50Hz - core/core: 70 µF / km
- Capacity at 50Hz - core/screen: 110 µF / km
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 18 A
2YSLCYK-J - 4G10
Rif. Nexans 401071001
- Colore della guaina esterna: Nero
- Formaz.: 4G10
- Peso ind.: 650 kg/km
- Sezione nominale del conduttore del cavo: 10 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 4,0 mm
- Ø Esterno Max: 18,7 mm
- Capacity at 50Hz - core/core: 120 µF / km
- Capacity at 50Hz - core/screen: 200 µF / km
- Max. Resist. Cond. a 20°C: 1,91 Ohm/km
- Portata in aria a 30°C: 60 A
2YSLCYK-J - 4G120
Rif. Nexans 401685001
- Colore della guaina esterna: Nero
- Formaz.: 4G120
- Peso ind.: 5295 kg/km
- Sezione nominale del conduttore del cavo: 120 mm²
- Spess. Medio Isol.: 1,6 mm
- Spessore medio guaina : 2,4 mm
- Ø Cond.: 13,8 mm
- Ø Esterno Max: 47,3 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,161 Ohm/km
- Portata in aria a 30°C: 276 A
2YSLCYK-J - 4G150
Rif. Nexans 401687001
- Colore della guaina esterna: Nero
- Formaz.: 4G150
- Peso ind.: 6590 kg/km
- Sezione nominale del conduttore del cavo: 150 mm²
- Spess. Medio Isol.: 1,8 mm
- Spessore medio guaina : 2,6 mm
- Ø Cond.: 15,4 mm
- Ø Esterno Max: 52,4 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,129 Ohm/km
- Portata in aria a 30°C: 319 A
2YSLCYK-J - 4G16
Rif. Nexans 401073001
- Colore della guaina esterna: Nero
- Formaz.: 4G16
- Peso ind.: 870 kg/km
- Sezione nominale del conduttore del cavo: 16 mm²
- Spess. Medio Isol.: 1,0 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 5,0 mm
- Ø Esterno Max: 21,4 mm
- Capacity at 50Hz - core/core: 140 µF / km
- Capacity at 50Hz - core/screen: 230 µF / km
- Max. Resist. Cond. a 20°C: 1,21 Ohm/km
- Portata in aria a 30°C: 80 A
2YSLCYK-J - 4G185
Rif. Nexans 401689001
- Colore della guaina esterna: Nero
- Formaz.: 4G185
- Peso ind.: 7990 kg/km
- Sezione nominale del conduttore del cavo: 185 mm²
- Spess. Medio Isol.: 2,0 mm
- Spessore medio guaina : 2,7 mm
- Ø Cond.: 16,9 mm
- Ø Esterno Max: 57,2 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,106 Ohm/km
- Portata in aria a 30°C: 364 A
2YSLCYK-J - 4G2,5
Rif. Nexans 401065001
- Colore della guaina esterna: Nero
- Formaz.: 4G2,5
- Peso ind.: 225 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 12,6 mm
- Capacity at 50Hz - core/core: 80 µF / km
- Capacity at 50Hz - core/screen: 130 µF / km
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 25 A
2YSLCYK-J - 4G240
Rif. Nexans 401691001
- Colore della guaina esterna: Nero
- Formaz.: 4G240
- Peso ind.: 10180 kg/km
- Sezione nominale del conduttore del cavo: 240 mm²
- Spess. Medio Isol.: 2,0 mm
- Spessore medio guaina : 2,9 mm
- Ø Cond.: 19,5 mm
- Ø Esterno Max: 63,7 mm
- Capacity at 50Hz - core/core: - µF / km
- Capacity at 50Hz - core/screen: - µF / km
- Max. Resist. Cond. a 20°C: 0,08 Ohm/km
- Portata in aria a 30°C: 430 A
2YSLCYK-J - 4G25
Rif. Nexans 401075001
- Colore della guaina esterna: Nero
- Formaz.: 4G25
- Peso ind.: 1275 kg/km
- Sezione nominale del conduttore del cavo: 25 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 6,2 mm
- Ø Esterno Max: 25,2 mm
- Capacity at 50Hz - core/core: 120 µF / km
- Capacity at 50Hz - core/screen: 211 µF / km
- Max. Resist. Cond. a 20°C: 0,78 Ohm/km
- Portata in aria a 30°C: 101 A
2YSLCYK-J - 4G35
Rif. Nexans 401077001
- Colore della guaina esterna: Nero
- Formaz.: 4G35
- Peso ind.: 1750 kg/km
- Sezione nominale del conduttore del cavo: 35 mm²
- Spess. Medio Isol.: 1,2 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 7,4 mm
- Ø Esterno Max: 28,1 mm
- Capacity at 50Hz - core/core: 150 µF / km
- Capacity at 50Hz - core/screen: 260 µF / km
- Max. Resist. Cond. a 20°C: 0,554 Ohm/km
- Portata in aria a 30°C: 126 A
2YSLCYK-J - 4G4
Rif. Nexans 401067001
- Colore della guaina esterna: Nero
- Formaz.: 4G4
- Peso ind.: 310 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 13,8 mm
- Capacity at 50Hz - core/core: 90 µF / km
- Capacity at 50Hz - core/screen: 150 µF / km
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 34 A
2YSLCYK-J - 4G50
Rif. Nexans 401079001
- Colore della guaina esterna: Nero
- Formaz.: 4G50
- Peso ind.: 2415 kg/km
- Sezione nominale del conduttore del cavo: 50 mm²
- Spess. Medio Isol.: 1,4 mm
- Spessore medio guaina : 2,0 mm
- Ø Cond.: 8,9 mm
- Ø Esterno Max: 33,1 mm
- Capacity at 50Hz - core/core: 190 µF / km
- Capacity at 50Hz - core/screen: 320 µF / km
- Max. Resist. Cond. a 20°C: 0,386 Ohm/km
- Portata in aria a 30°C: 153 A
2YSLCYK-J - 4G6
Rif. Nexans 401069001
- Colore della guaina esterna: Nero
- Formaz.: 4G6
- Peso ind.: 405 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Spess. Medio Isol.: 0,8 mm
- Spessore medio guaina : 1,8 mm
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 15,2 mm
- Capacity at 50Hz - core/core: 90 µF / km
- Capacity at 50Hz - core/screen: 150 µF / km
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 43 A
2YSLCYK-J - 4G70
Rif. Nexans 401081001
- Colore della guaina esterna: Nero
- Formaz.: 4G70
- Peso ind.: 3220 kg/km
- Sezione nominale del conduttore del cavo: 70 mm²
- Spess. Medio Isol.: 1,4 mm
- Spessore medio guaina : 2,1 mm
- Ø Cond.: 10,5 mm
- Ø Esterno Max: 37,4 mm
- Capacity at 50Hz - core/core: 190 µF / km
- Capacity at 50Hz - core/screen: 320 µF / km
- Max. Resist. Cond. a 20°C: 0,272 Ohm/km
- Portata in aria a 30°C: 196 A
2YSLCYK-J - 4G95
Rif. Nexans 401083001
- Colore della guaina esterna: Nero
- Formaz.: 4G95
- Peso ind.: 4225 kg/km
- Sezione nominale del conduttore del cavo: 95 mm²
- Spess. Medio Isol.: 1,6 mm
- Spessore medio guaina : 2,3 mm
- Ø Cond.: 12,2 mm
- Ø Esterno Max: 42,4 mm
- Capacity at 50Hz - core/core: 250 µF / km
- Capacity at 50Hz - core/screen: 410 µF / km
- Max. Resist. Cond. a 20°C: 0,206 Ohm/km
- Portata in aria a 30°C: 238 A
Descrizione
Descrizione
Norme
-
ProductDIN VDE 0281 part 13; EN 50525-2-51; LVD 2014/35/EU
Impiego e tipo di posa
Particolarmente indicato per l’alimentazione di motori con convertitori di frequenza, quando sono richieste prestazioni EMC. Adatto per ambienti secchi, umidi e bagnati. Adatto per posa statica all’interno. Posa esterna solo per 2YSLCYK-J.
Riferimento Regolamento Prodotti da Costruzione 305/2011/UE e Norma EN 50575:
Il cavo è adatto per l’alimentazione di energia elettrica nelle costruzioni ed altre opere di ingegneria civile.
Caratteristiche particolari
Buona resistenza ai raggi UV (solo 2YSLCYK-J).
Buona resistenza agli olii e grassi industriali.
Buona resistenza alle basse temperature.
Condizioni di posa
- Temperatura minima di posa: -5°C
- Raggio minimo di curvatura consigliato: 8 volte il diametro del cavo
- Massimo sforzo di trazione consigliato: 50 N/mm2 di sezione del rame
Descrizione
- Conduttore: rame rosso, flessibile, classe 5
- Isolamento: polietilene PE
- Fasciatura anime: nastro di poliestere
- Schermo:
- nastro di poliestere e alluminio
- treccia di rame stagnato (schermatura 75 ± 5%)
- Guaina esterna: PVC
- Colore:
- nero (2YSLCYK-J)
- trasparente (2YSLCY-J)
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Con anima giallo/verde (terra)
Y
Flessibilità del conduttore
Classe 5
Guaina esterna
Mescola termoplastica di PVC
Identificazione delle anime
Black, brown, grey, green/yellow
Isolamento
PE
Materiale del conduttore
Rame nudo
Schermo
Aluminium polyester foil + tinned copper braid (coverage 75 ± 5%)
Caratteristiche dimensionali
Caratteristiche dimensionali
Numero di anime
4
Caratteristiche elettriche
Caratteristiche elettriche
Tensione nominale Uo/U (Um)
0.6/ 1 (1.2) kV
Caratteristiche meccaniche
Caratteristiche meccaniche
Resistenza massima alla trazione
50 N/mm2
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Fattore di curvatura durante l'installazione
8 (xD)
Temperatura d'installazione minima
-5 °C
Temperatura massima di cortocircuito del conduttore
150 °C
Temperatura operativa massima
90 °C
Temperatura operativa minima
-40 °C
Risorse
Risorse
Documentazione
Dichiarazione di conformità CE
pdf — 278.2 kB
Vendita e consegna Informazioni
Marcatura
LA TRIVENETA CAVI 2YSLCY(K)-J [form.] 0,6/1 kV [anno] [ordine] [metrica]
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
