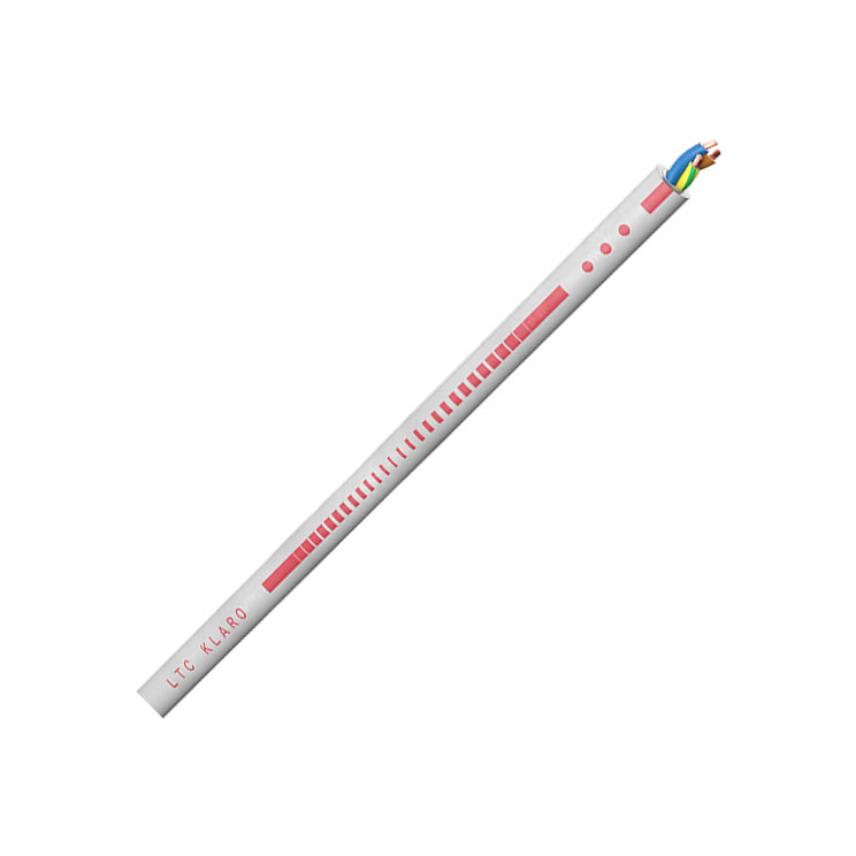

KLARO FG16OR16-0,6/1 kV
Certifications and labels
KLARO FG16OR16-0,6/1 kV
Klaro è il nuovo cavo FG16 con codifica a colori che consente di identificare immediatamente la sezione e il numero di conduttori nel cavo da una distanza massima di 5 metri.
Leggi di piùKLARO FG16OR16 2 X 1,5
Rif. Nexans 163069144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 2 x 1,5
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 130 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 12,0 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 26 A
- Portata in tubo in aria a 30° C: 22 A
- Portata in tubo interrato a 20° C: 25 A
- Portata interrato a 20° C: 28 A
KLARO FG16OR16 2 X 2,5
Rif. Nexans 163071144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 2 x 2,5
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 165 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 13,0 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 36 A
- Portata in tubo in aria a 30° C: 30 A
- Portata in tubo interrato a 20° C: 32 A
- Portata interrato a 20° C: 37 A
KLARO FG16OR16 2 X 4
Rif. Nexans 163073144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 2 x 4
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 210 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 14,2 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 49 A
- Portata in tubo in aria a 30° C: 40 A
- Portata in tubo interrato a 20° C: 41 A
- Portata interrato a 20° C: 48 A
KLARO FG16OR16 2 X 6
Rif. Nexans 163075144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 2 x 6
- Identificazione delle anime: Blu, marrone
- Numero di anime: 2
- Peso ind.: 270 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 15,4 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 63 A
- Portata in tubo in aria a 30° C: 51 A
- Portata in tubo interrato a 20° C: 52 A
- Portata interrato a 20° C: 60 A
KLARO FG16OR16 3 G 1,5
Rif. Nexans 163121044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 3G1,5
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 12,5 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 3 G 2,5
Rif. Nexans 163123044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 3G2,5
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 190 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 13,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 30 A
KLARO FG16OR16 3 G 4
Rif. Nexans 163125044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 3G4
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 250 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 14,9 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 42 A
- Portata in tubo in aria a 30° C: 35 A
- Portata in tubo interrato a 20° C: 34 A
- Portata interrato a 20° C: 39 A
KLARO FG16OR16 3 G 6
Rif. Nexans 163127044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 3G6
- Identificazione delle anime: Blu, marrone, verde/giallo
- Numero di anime: 3
- Peso ind.: 320 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 16,2 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 54 A
- Portata in tubo in aria a 30° C: 44 A
- Portata in tubo interrato a 20° C: 43 A
- Portata interrato a 20° C: 50 A
KLARO FG16OR16 3 X 1,5
Rif. Nexans 163121144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 3 x 1,5
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 150 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 12,5 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 3 X 2,5
Rif. Nexans 163123144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 3 x 2,5
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 190 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 13,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 30 A
KLARO FG16OR16 3 X 4
Rif. Nexans 163125144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 3 x 4
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 250 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 14,9 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 42 A
- Portata in tubo in aria a 30° C: 35 A
- Portata in tubo interrato a 20° C: 34 A
- Portata interrato a 20° C: 39 A
KLARO FG16OR16 3 X 6
Rif. Nexans 163127144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 3 x 6
- Identificazione delle anime: Marrone, nero, grigio
- Numero di anime: 3
- Peso ind.: 320 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 16,2 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 54 A
- Portata in tubo in aria a 30° C: 44 A
- Portata in tubo interrato a 20° C: 43 A
- Portata interrato a 20° C: 50 A
KLARO FG16OR16 4 G 1,5
Rif. Nexans 163173044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 4G1,5
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 170 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 13,4 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 4 G 2,5
Rif. Nexans 163175044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 4G2,5
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 220 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 14,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 30 A
KLARO FG16OR16 4 G 4
Rif. Nexans 163177044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 4G4
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 295 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 16,0 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 42 A
- Portata in tubo in aria a 30° C: 35 A
- Portata in tubo interrato a 20° C: 34 A
- Portata interrato a 20° C: 39 A
KLARO FG16OR16 4 G 6
Rif. Nexans 163179044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 4G6
- Identificazione delle anime: Marrone, nero, grigio, verde / giallo
- Numero di anime: 4
- Peso ind.: 385 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 17,5 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 54 A
- Portata in tubo in aria a 30° C: 44 A
- Portata in tubo interrato a 20° C: 43 A
- Portata interrato a 20° C: 50 A
KLARO FG16OR16 4 X 1,5
Rif. Nexans 163173144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 4 x 1,5
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 170 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 13,4 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 4 X 2,5
Rif. Nexans 163175144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 4 x 2,5
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 220 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 14,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 30 A
KLARO FG16OR16 4 X 4
Rif. Nexans 163177144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 4 x 4
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 295 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 16,0 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 42 A
- Portata in tubo in aria a 30° C: 35 A
- Portata in tubo interrato a 20° C: 34 A
- Portata interrato a 20° C: 39 A
KLARO FG16OR16 4 X 6
Rif. Nexans 163179144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 4 x 6
- Identificazione delle anime: Blu, marrone, nero, grigio
- Numero di anime: 4
- Peso ind.: 385 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 17,5 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 54 A
- Portata in tubo in aria a 30° C: 44 A
- Portata in tubo interrato a 20° C: 43 A
- Portata interrato a 20° C: 50 A
KLARO FG16OR16 5 G 1,5
Rif. Nexans 163225044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 5G1,5
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 195 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 14,4 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 5 G 2,5
Rif. Nexans 163227044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 5G2,5
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 260 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 15,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 32 A
KLARO FG16OR16 5 G 4
Rif. Nexans 163229044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 5G4
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 345 kg/km
- Sezione nominale del conduttore del cavo: 4 mm²
- Ø Cond.: 2,5 mm
- Ø Esterno Max: 17,3 mm
- Max. Resist. Cond. a 20°C: 4,95 Ohm/km
- Portata in aria a 30°C: 42 A
- Portata in tubo in aria a 30° C: 35 A
- Portata in tubo interrato a 20° C: 34 A
- Portata interrato a 20° C: 42 A
KLARO FG16OR16 5 G 6
Rif. Nexans 163231044KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): Y
- Formaz.: 5G6
- Identificazione delle anime: Blu, marrone, nero, grigio, verde / giallo
- Numero di anime: 5
- Peso ind.: 455 kg/km
- Sezione nominale del conduttore del cavo: 6 mm²
- Ø Cond.: 3,0 mm
- Ø Esterno Max: 18,9 mm
- Max. Resist. Cond. a 20°C: 3,3 Ohm/km
- Portata in aria a 30°C: 54 A
- Portata in tubo in aria a 30° C: 44 A
- Portata in tubo interrato a 20° C: 43 A
- Portata interrato a 20° C: 54 A
KLARO FG16OR16 5 X 1,5
Rif. Nexans 163225144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 5 x 1,5
- Identificazione delle anime: Blu, marrone, nero, grigio, nero
- Numero di anime: 5
- Peso ind.: 195 kg/km
- Sezione nominale del conduttore del cavo: 1,5 mm²
- Ø Cond.: 1,5 mm
- Ø Esterno Max: 14,4 mm
- Max. Resist. Cond. a 20°C: 13,3 Ohm/km
- Portata in aria a 30°C: 23 A
- Portata in tubo in aria a 30° C: 20 A
- Portata in tubo interrato a 20° C: 20 A
- Portata interrato a 20° C: 23 A
KLARO FG16OR16 5 X 2,5
Rif. Nexans 163227144KL
- Imballo: Tagliati a misura (m)
- Con anima giallo/verde (terra): N
- Formaz.: 5 x 2,5
- Identificazione delle anime: Blu, marrone, nero, grigio, nero
- Numero di anime: 5
- Peso ind.: 260 kg/km
- Sezione nominale del conduttore del cavo: 2,5 mm²
- Ø Cond.: 2,0 mm
- Ø Esterno Max: 15,6 mm
- Max. Resist. Cond. a 20°C: 7,98 Ohm/km
- Portata in aria a 30°C: 32 A
- Portata in tubo in aria a 30° C: 26 A
- Portata in tubo interrato a 20° C: 27 A
- Portata interrato a 20° C: 32 A
Descrizione
Descrizione
Norme
-
ProductCEI 20-13; CEI-UNEL 35322; CEI-UNEL 35318; LVD 2014/35/EU
-
InternazionaleEU Directive 2011/65/EU (RoHS)
Impiego e tipo di posa
Riferimento Guida CEI 20-67 per quanto applicabile:
Il cavo è adatto per l’alimentazione di energia nell’industria, nei cantieri, nell’edilizia residenziale. Per posa fissa all’interno e all’esterno, anche in ambienti bagnati (AD7); per posa interrata diretta e indiretta. Per installazione all’aria aperta, su murature e strutture metalliche, su passerelle, tubazioni, canalette e sistemi similari. Adatto per installazioni a fascio in ambienti a maggior rischio in caso d’incendio.
Riferimento Regolamento Prodotti da Costruzione 305/2011 EU e Norma EN 50575:
Date le proprietà di limitare lo sviluppo del fuoco e l’emissione di calore, il cavo è adatto per l’alimentazione di energia elettrica nelle costruzioni ed altre opere di ingegneria civile.
Caratteristiche particolari:
Buona resistenza agli oli e ai grassi industriali. Buon comportamento alle basse temperature. Resistente ai raggi UV.
Condizioni di posa
- Temperatura minima di posa: 0°C
- Raggio minimo di curvatura consigliato: 4 volte il diametro del cavo
- Massimo sforzo di trazione consigliato: 50 N/mm² di sezione del rame
Descrizione
- Conduttore: rame rosso, formazione flessibile, classe 5
- Isolamento: gomma, qualità G16
- Riempitivo: termoplastico, penetrante tra le anime (solo nei cavi multipolari)
- Guaina: PVC, qualità R16
- Colore: grigio
VALORI NOMINALI DI CORRENTE AMMISSIBILI E NOTE
• Cavi bipolari, due conduttori caricati.
• Cavi da 3 a 5 conduttori, tre conduttori caricati.
• Per cavi con più di 5 conduttori, tutti i conduttori sono caricati (ad eccezione di quello verde/giallo).
• Per posa interrata la profondità di posa è 0,8 m e resistività termica del terreno 1,0 K·m/W.
Caratteristiche
Caratteristiche
Caratteristiche costruttive
Caratteristiche costruttive
Colore della guaina esterna
Grigio
Flessibilità del conduttore
Classe 5
Guaina esterna
PVC
Isolamento
Gomma
Materiale del conduttore
Rame nudo
Riempitivo
Materiale termoplastico
Caratteristiche dimensionali
Caratteristiche dimensionali
Spess. Medio Isol.
0,7 mm
Spessore medio guaina
1,8 mm
Caratteristiche elettriche
Caratteristiche elettriche
Maximum operating voltage DC
1800 V
Operating Voltage Vo DC
1500 V
Tensione di prova
4000 V
Tensione nominale Uo/U (Um)
0.6/ 1 (1.2) kV
Caratteristiche meccaniche
Caratteristiche meccaniche
Resistenza massima alla trazione
50 N/mm2
Caratteristiche d'utilizzo
Caratteristiche d'utilizzo
Fattore di curvatura durante l'installazione
4 (xD)
Imballo
Metratura richiesta
Temperatura d'installazione minima
0 °C
Temperatura massima di cortocircuito del conduttore
250 °C
Temperatura operativa massima
90 °C
Temperatura operativa minima
-15 °C
Risorse
Risorse
Documentazione
Dichiarazione di conformità CE
pdf — 262.3 kB
EFP anime numerate
pdf — 318.3 kB
EFP energia
pdf — 316.7 kB
Vendita e consegna Informazioni
Marcatura
LA TRIVENETA CAVI KLARO FG16OR16 0,6/1 kV [form.] Cca-s3,d1,a3 IEMMEQU EFP [anno] [ordine] [metrica]
I nostri siti web
Seleziona il tuo paese per trovare i nostri prodotti e soluzioni
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
